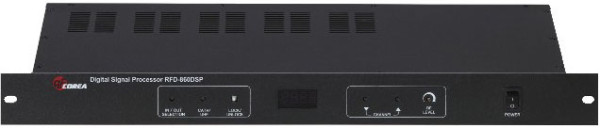

▌Digital Processor_RFD-860DSP
TV신호처리기는 안테나로부터 수신된 UHF대역의 RF(Digital)신호를 IF로 변환하여 신호를 증폭하고
AGC, 전체레벨 조정, 불요파 신호를 제거하여 지정된 채널로 변환하여 송출하는 기기이다.
- 고성능 Saw Filter 사용
- 입출력 가변
- AGC회로 채용으로 입력신호 변동에 안정된 출력 전송
- 표준 19” 1U Rack Mount Type
| 구 분 | 특 성 | |
| RF 입력 | 입력 임피던스 | 75Ω unbalanced F-Type |
| 주파수 범위 | 54~870MHz | |
| 채널 대역폭 | 6MHz | |
| 레벨 | 55~86dB㎶ | |
| 전송방식 | 8VSB | |
| 잡음지수 | 8dB Max 이상 | |
| 단자 | 75Ω unbalanced F-Type | |
| 주파수 범위 | 54~870MHz | |
| 채널 대역폭 | 6MHz | |
| RF 출력 | 레벨 | 115dB㎶ |
| 인접채널 배제비 | 60dB Min | |
| 위상 잡음 | 98dBc/20KHz 이상 | |
| 주파수 편차 | ±5KHz 이내 | |
| 자동이득조정 | 40dB㎶ | |
| 스프리어스 | 60dB 이상 | |
| 반사손실 | 12dB 이상 | |
| 주파수 응답 | 2dB(5.38MHz) 이상 | |
| 일반 특성 | 전원 | AC 86~265V/60Hz |
| 무게 | 2Kg | |
| 외장 크기 | W483xH44xD200mm | |
| 랙마운팅 | Standard 19" Rack | |
