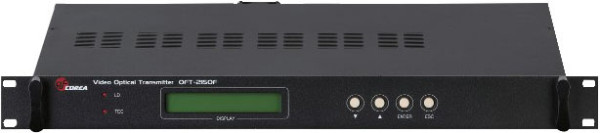

▌광송신기(Optical Transmitter_OFT-2150F)
1550nm 광 송신기로 옥내에 설치되며, 안테나 및 외부에서 수신된 공청 신호를 1550nm 광으로 변환시켜서 전송하는 광 전송장비이다.
- 송신기의 RF입력신호의 상태 및 LD상태등을 전면의 LED로 확인 가능
- 고성능 LD채용으로 선형성이 좋다.
- 54~2150MHz 광대역 전송이 가능하다.
- 표준형 19” Rack Mount Type. 1U
| 구 분 | 특 성 | |
| 광 특성 | 광파장 | 1550nm |
| 광 출력 | 10dBm±1 | |
| 광케이블전송거리 | 10Km | |
| RF 특성 | 주파수 대역 | 54~2150MHz |
| RF 입력 범위 | 60~80dB㎶ | |
| 주파수 응답 | MATV ±1, SATV ±2 | |
| CNR | 48dB이상_광수신기 -6dBm 입력 기준 | |
| 2차 상호변조(CSO) | 58dB 이상 | |
| 3차 상호변조(CTB) | 60dB 이상 | |
| 3차 상호변조왜곡(IMD3) | 55dB 이상 | |
| 일반특성 | 전원 | 입력 200VAC/50,60Hz, 출력 : DC5V |
| 운영 온도 | -10°C~50°C | |
| 외장크기 | W482*H44*D280 | |
| 랙마운팅 | Standard 19" Rack | |
