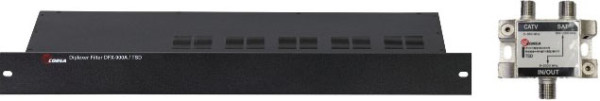

▌ DIPLEXER FILTER/위성+공청 믹서
_DFX-900A / TSD
DFX-900A : CATV시스템에서 상,하향을 분리하고, SMATV시스템에서는 공청,위성 대역을 혼합해 주는 랙타입 기기. TSD : CATV, MATV대역과 위성신호 대역을 혼합 또는 분리하는 기기
RF 특성 | 특 성 | |||
CATV SYSTEM | SMATV SYSTEM | TSD | ||
RF 특성 | 주파수 범위 | 5.75`41.75MHz/54~1002MHz | 54~806MHz/950~2150MHz | 5~860MHz/950~2300MHz |
임피던스 | 75Ω | |||
삽입 손실 | 15dB 이상 | 2.0dB 이상 | 2.0dB 이상 | |
대역 분리도 | 45dB 2.0dB이상 | |||
반사 손실 | 15dB / 14dB 이상 | 14dB / 12dB 이상 | 14dB / 12dB 이상 | |
일반 특성 | 치수 | W483 x H44 x D272mm | W52 x H25 x D57mm |
첨부파일
- DIPLEXER FILTER. DUPLEX FILTER. 위성공청 믹서_DFX-900A. TSD.pdf (80.9K) 7회 다운로드 | DATE : 2022-07-12 16:45:17
