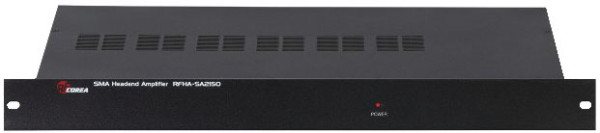

▌ SMA Headend Amplifier_RFHA-SA2150
Headend시스템에서 54~870MHz 신호와 950~2150MHz 신호를 개별로 입력, 수용하여 각 장비간의 결합 및 분리에 따른 신호 손실을 증폭하여 주는 기기
- 고출력 Hybrid I.C 채용으로 안정적이다. 우수한 대역 분리도로 상호간의 간섭을 완벽히 차단
- SMPS전원회로 채용으로 고효율 저전력 실현. 분배기, 분기기 압착방식을 통해 시공이 간단
|
구 분
|
특 성
|
||
|
MATV
|
SAT
|
||
|
RF 특성 |
주파수 범위 |
54~870MHz |
950~2150MHz |
|
임피던스 |
75Ω |
||
|
이득 |
30dB 이상 |
40dB 이상 |
|
|
정격 출력 |
105dB㎶ |
110dB㎶ |
|
|
주파수 응답 |
±1dB 이내 |
±2dB 이내 |
|
|
반사 손실 |
14dB 이상 |
10dB 이상 |
|
|
잡음지수 |
9dB 이하 |
10dB 이하 |
|
|
이득 조정 |
15dB 이상 |
15dB 이상 |
|
|
경사 조정 |
15dB 이상 |
15dB 이상 |
|
|
3차 상호 변조 |
55dB 이상 |
- |
|
|
2차 상호 변조 |
55dB 이상 |
- |
|
|
혼변조 |
55dB 이상 |
- |
|
|
험변조 |
63dB 이상 |
- |
|
|
IMD |
|
55dB 이상 |
|
|
일반 특성 |
입력 전원 |
AC 220V, 60Hz(SMPS사용) |
|
|
소모 전력 |
15W |
||
첨부파일
- SMA HeadEnd Amplifer_RFHA-2150.pdf (95.7K) 5회 다운로드 | DATE : 2022-07-13 10:57:44
