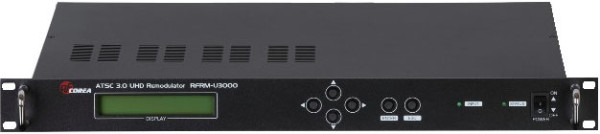

▌UHD Remodulator_RFRM-U3000
RFRM-U3000은 지상파 UHD방송에 채택된 ATSC3.0규격(A/321,A322)을 수용하는 재전송 장치이다.

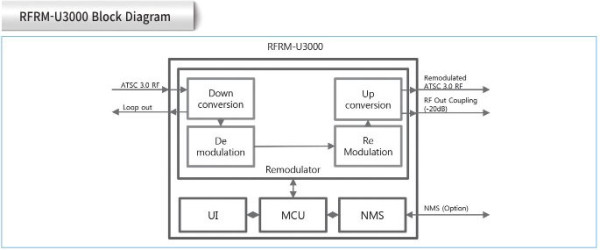

일정 수준 이내의 잡음이 섞인 신호를 복조, 재변조 하여 신호 품질을 개선할 수 있으며, ASIC을 채택하여 안정적이고 효율적으로 역할을 수행한다.
- A/321, A/322 ATSC3.0 규격 표준. LDM, TDM, FDM 지원
- 국내 UHD 지상파 재전송. 멀티PLP 지원(최대 8PLP)
- RF 입력 감도 (80dBm). ASIC칩 적용
- 변조 특성(MER 40dB 이상) . WEB-GUI를 이용한 모니터링 및 업데이트
| 구 분 | 특 성 | |
| RF 입력 | 입력 주파수 | 54~771MHz |
| 주파수 대역폭 | 6MHz | |
| 입력 임피던스 | 75Ω | |
| 입력 레벨 범위 | -80~-20dBm | |
| 출력 주파수 | 54~771MHz | |
| 대역폭 | 6MHz | |
| 출력 임피던스 | 75Ω | |
| 출력 레벨 | 112dB㎶ ±5이내 | |
| RF 출력 | 출력 감쇄 | 0~32dB |
| MER | 40dB 이상 | |
| 스퓨리어스 | 60dB 이상 | |
| 주파수 편차 | ±5ppm 이내 | |
| TP출력 | -20±5dB 이내 | |
| 변조 | 규격 | A/321, A/322 ATSC3.0 Standard |
| LDM, TDM, FDM 지원 | ||
| 멀티 PLP 지원(최대 8PLP) | ||
| 제어 (Option) | Speed | Ethernet 10/100 |
| Connector | RJ45 | |
| Protocol | 전용 프로토콜 NMS | |
| 일반특성 | 전원 | AC200 240V, 60Hz |
| 사용 전력 | 최대 25W | |
| 사용 환경(온/습도) | 0~40°C/0~60%RH | |

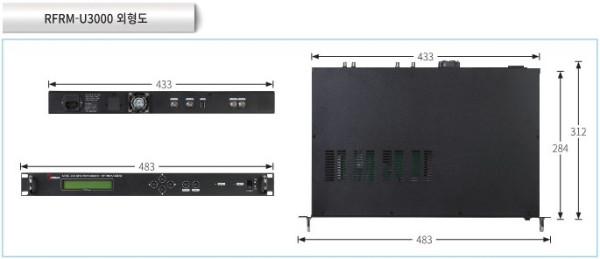

| 크기 | 483*360*44(손잡이 포함) | |
| 무게 | 3Kg | |
| 19" RACK 장착 가능 | ||
